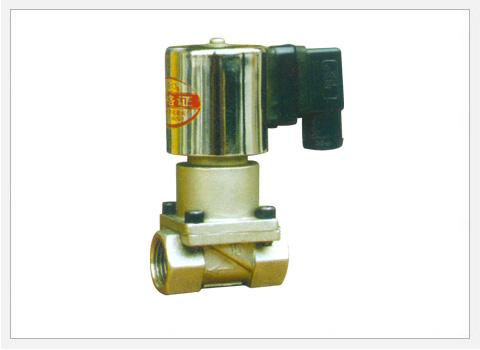

ZCZ型高溫電磁閥
一、產品概述：
ZCZ系列二通不銹鋼高溫電磁閥，主要用于蒸氣、熱水及1.14×5-5m2/s的油類
其特點為：
1.結構為先導加直提式，所以工作壓力從0-1.6Mpa均可良好工作。
2.全部材料為不銹鋼制造（lcr18Ni9）、銅等制造防腐性能優良。
3.密封件為耐高溫橡膠及聚四氟乙稀，其耐熱性良好，使用壽命達50萬次。
二、工作原理：
當電磁線圈通電后，在電磁力的作用下，吸起鐵芯打開先導閥口，同時鐵芯也拉動活塞開啟，所以在進口壓力為0
時同樣可以打開閥門。斷電后在彈簧及動鐵芯重力作用下關閉閥門。
三、技術參數：
1.工作壓力： 0.025－1.6Mpa
2.工作電壓：AC220V、36V、24V、12V；DC220V、36V、24V、12V。
3.介質溫度：5－180℃
4.外型及連接尺寸：見下表
通徑
連接方式
外型尺寸
功率
L
S
H
H1
ZCZ－15
15
1/2〞管螺紋
55
45
100
10
ZCZ－20
20
3/4〞管螺紋
64
50
106
10
ZCZ---－25
25
1〞管螺紋
76
60
115
10
ZCZ---－32
32
11/4〞管螺紋
89
70
135
15
ZCZ---－40
40
11/2〞管螺紋
104
80
142
15
ZCZ－50
50
2〞管螺紋
137
104
165
20
法蘭4孔Ф18Ф125
180
160
220
20
ZCZ---－65
65
法蘭4孔Ф18Ф145
215
180
241
20
ZCZ---－80
80
法蘭8孔Ф18Ф160
260
210
265
30
ZCZ---－100
100
法蘭8孔Ф18Ф180
295
240
289
30
mm
（W）
.jpg)
