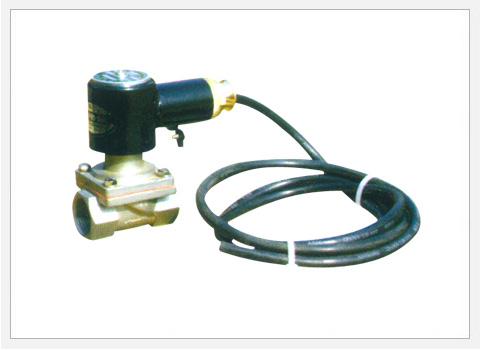

ZCQB空氣用防爆電磁閥
一、產品概述
ZCQB空氣用防爆電磁閥采用澆封型防爆結構，具有結構簡單，體積、重量輕、節能等特點?？蛇m用于多種工作
介質，在控制系統中實現開閉操作功能。產品經國家級儀器，儀表防爆安全監督檢測，符合國家標準，合格證編號
GYB04310×、GYB02421×防爆標志，MIIT4應用于1區2區具有爆炸性危險場所。
二、工作原理：
該閥是由電磁先導及閥及主閥兩在部分組成，當通電時，鐵芯被電磁力吸起，打開先導閥口，使膜片上腔的介
質壓力下降，此時閥進口端壓力下降，由于閥進口端壓力相比增大，推開膜片使介質進入閥門的出口端呈開啟狀
態。當斷電后，鐵芯被重力及彈簧復位，關閉先導閥口，使膜片上腔壓力上升，將膜片推下關閉主閥口中，此時閥
門呈關閉狀態。
三、技術參數
1.額定壓力：AC220V、36V、24V；DC220V、110V、36V、24V
2.介質壓力：0.025－0.8 Mpa
3.外型及連接尺寸：
|
|
通徑 |
連接方式 |
外型尺寸 |
功率 |
|||
|
L |
S |
H |
H1 |
||||
|
ZCQ－15－B |
15 |
1/2〞管螺紋 |
66 |
45 |
83 |
|
10 |
|
ZCQ－20－B |
20 |
3/4〞管螺紋 |
81 |
51 |
88 |
|
10 |
|
ZCQ－25－B |
25 |
1〞管螺紋 |
96 |
61 |
105 |
|
20 |
|
ZCQ－32－B |
32 |
11/4〞管螺紋 |
115 |
75 |
114 |
|
20 |
|
ZCQ－40－B |
40 |
11/2〞管螺紋 |
129 |
88 |
119 |
|
20 |
|
ZCQ－50－B |
50 |
法蘭4孔Ф18Ф125 |
210 |
160 |
151 |
|
30 |
|
ZCQ－65－B |
65 |
法蘭4孔Ф18Ф145 |
250 |
180 |
168 |
|
30 |
|
ZCQ－80－B |
80 |
法蘭8孔Ф18Ф160 |
270 |
195 |
182 |
|
30 |
|
ZCQ－100－B |
100 |
法蘭8孔Ф18Ф180 |
311 |
215 |
208 |
|
30 |
|
ZCQ－150－B |
100 |
法蘭8孔Ф23Ф240 |
464 |
330 |
430 |
|
40 |
